DOKUMENTERET CASE · HOLBÆK
BSK Zephyr ventilation ført gennem eksisterende lyskasse
Projektet viser en praktisk kanalvej, når kældervæggen og ventilationspunktet ligger under terræn.
ARBEJDET KORT FORTALT
I dette projekt
- Opgaven
- BSK Zephyr ventilation ved en kældervæg under terræn i Holbæk.
- Løsningen
- Ventilationsføringen blev tilpasset den eksisterende lyskasse.
- Særligt ved projektet
- Lyskassen gav en kanalvej, hvor en almindelig direkte facadegennemføring ikke var den naturlige løsning.
Opgavens særlige forhold
En almindelig direkte facadegennemføring var ikke den naturlige afslutning ved den valgte placering. Den eksisterende lyskasse blev derfor en del af løsningen for BSK Zephyr-enheden.
Det kræver planlægning

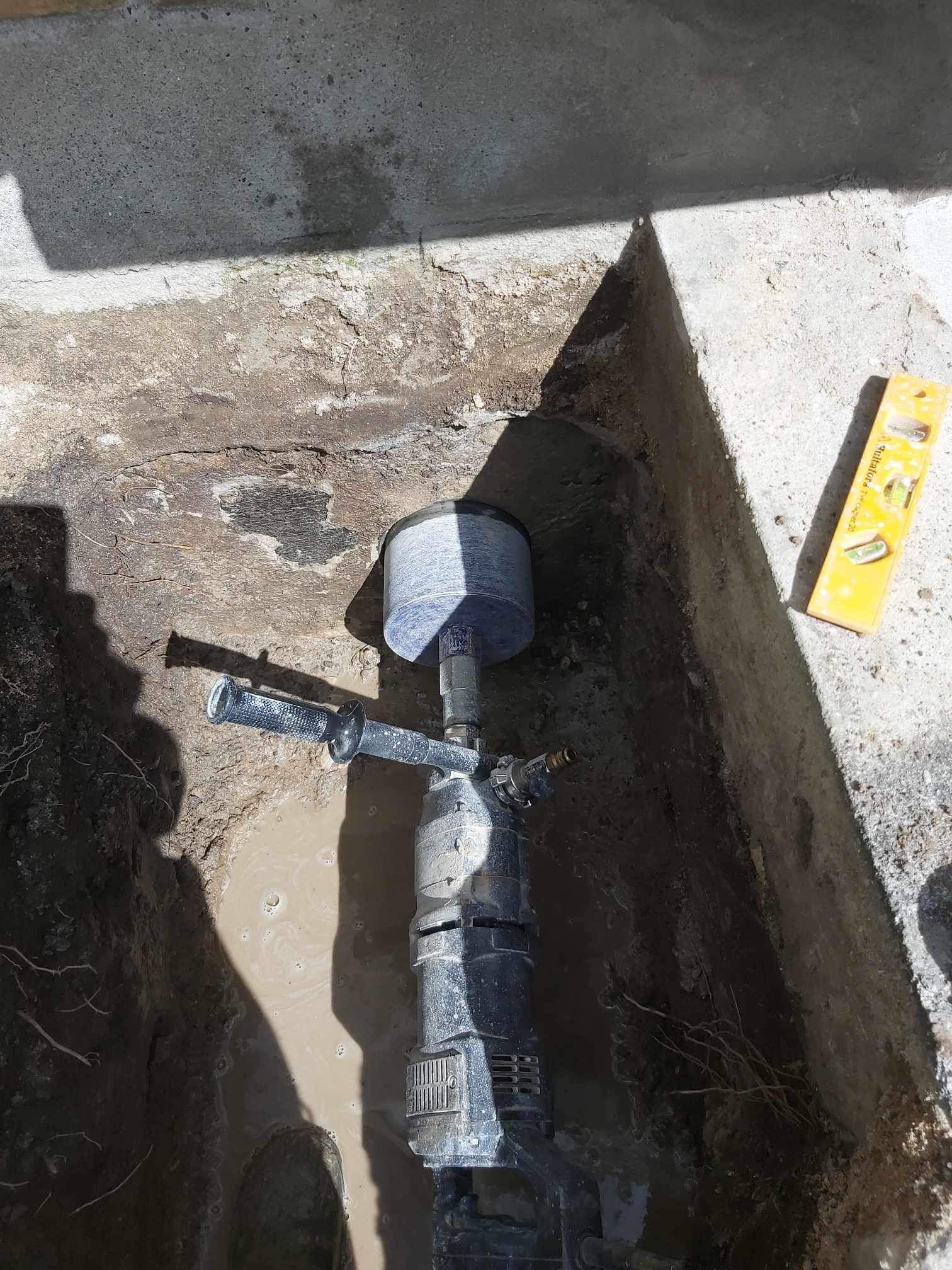

Kerneboring, kanal, fald, tætning og udvendig afslutning skal tilpasses, så installationen både kan fungere og serviceres. Luftvejen inde i kælderen og anlæggets drift skal vurderes samtidig.
Ventilationsføring gennem den eksisterende lyskasse

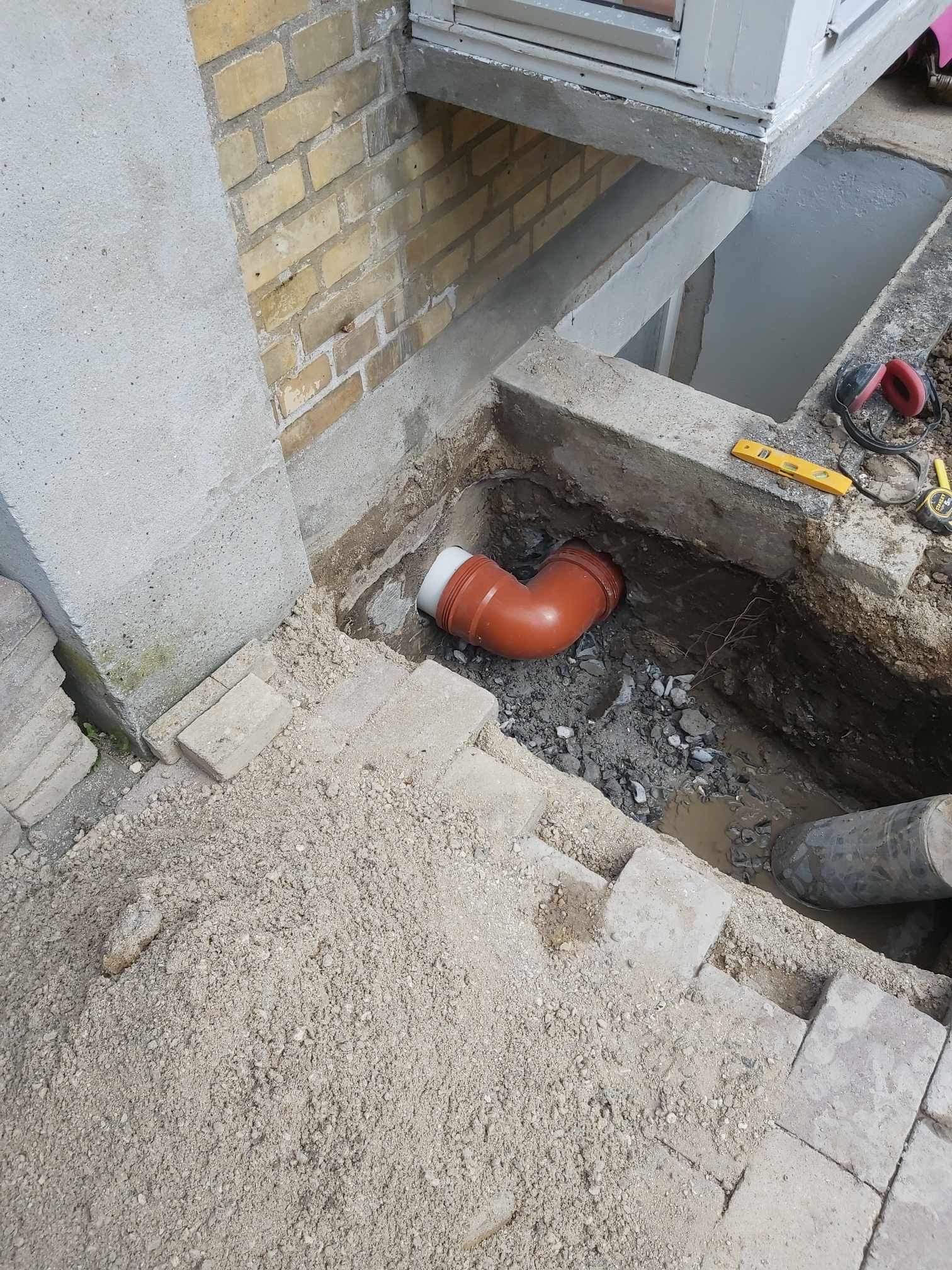

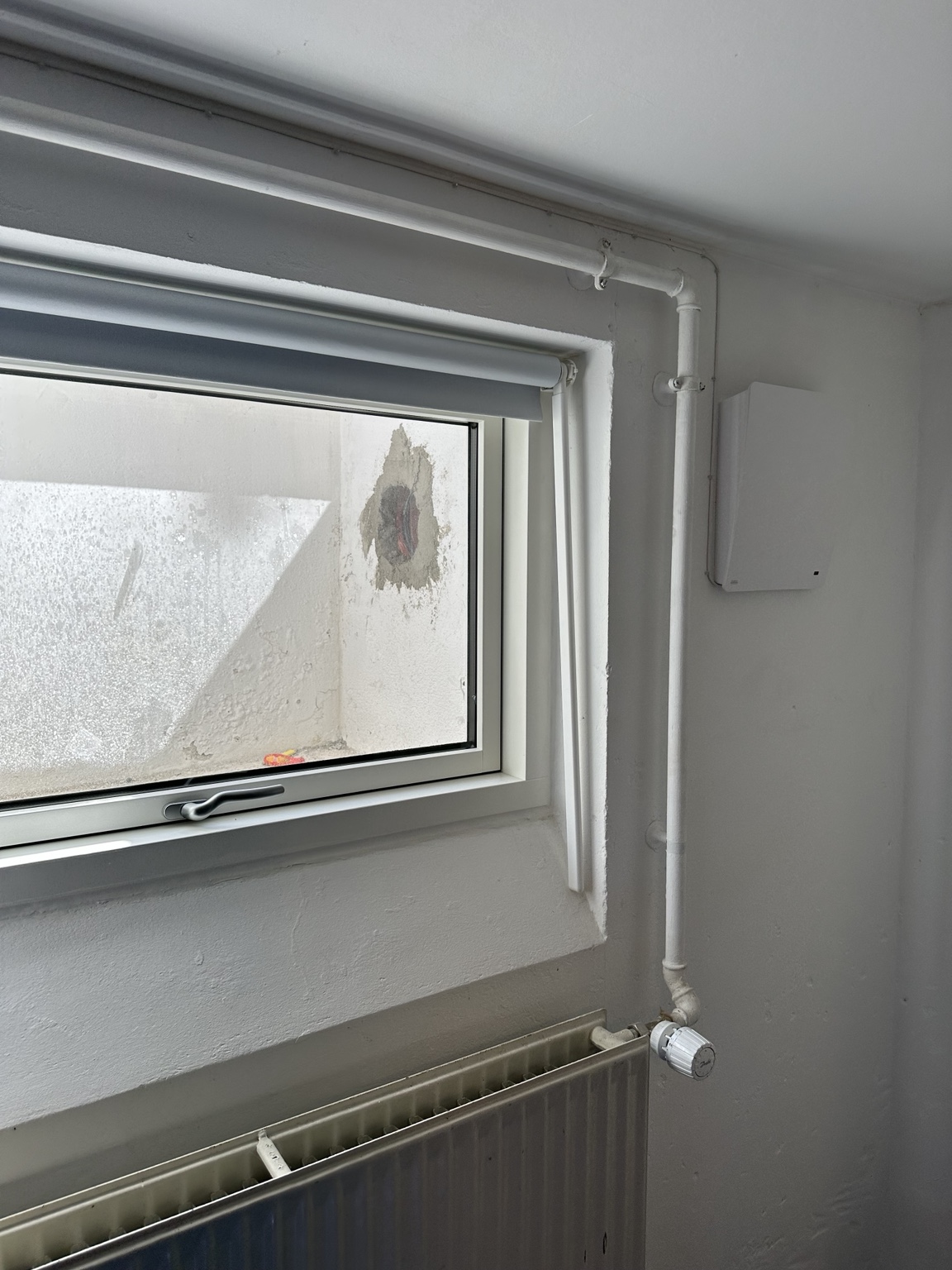

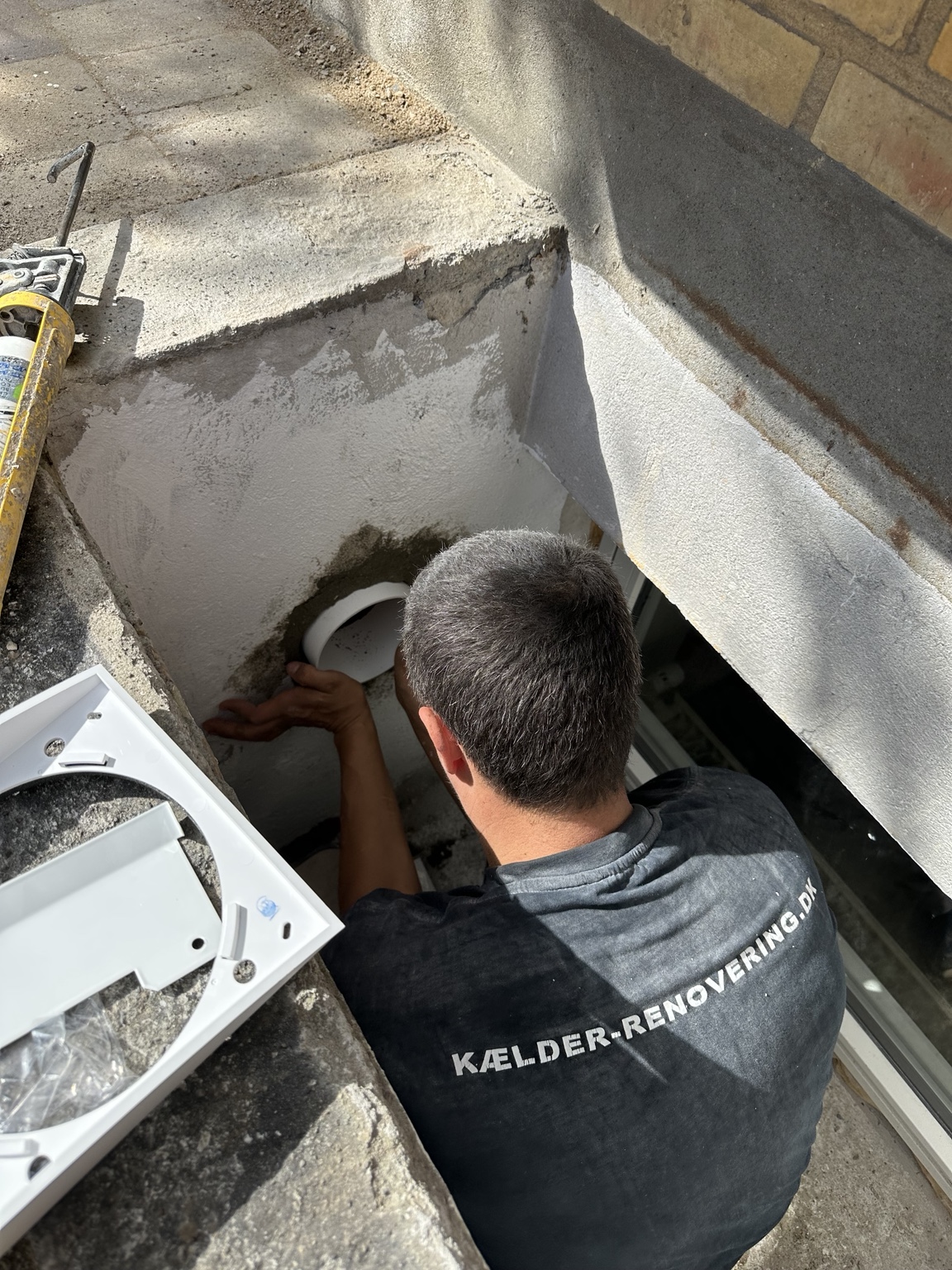

I Holbæk var en almindelig, direkte passage gennem facaden ikke den naturlige løsning. Ventilationsenheden blev derfor ført via den eksisterende lyskasse. Det krævede, at kerneboring, kanal, fald, tætning og den udvendige afslutning blev planlagt som en samlet detalje.
Drift og service skal tænkes med
En teknisk mulig placering er ikke nok, hvis filter, enhed eller kanal senere er vanskelig at komme til. Derfor indgår adgang til service og den indvendige luftvej også i vurderingen. Placeringen skal samtidig undgå uhensigtsmæssig kortslutning mellem indblæsning og udsugning og passe til rummets brug.

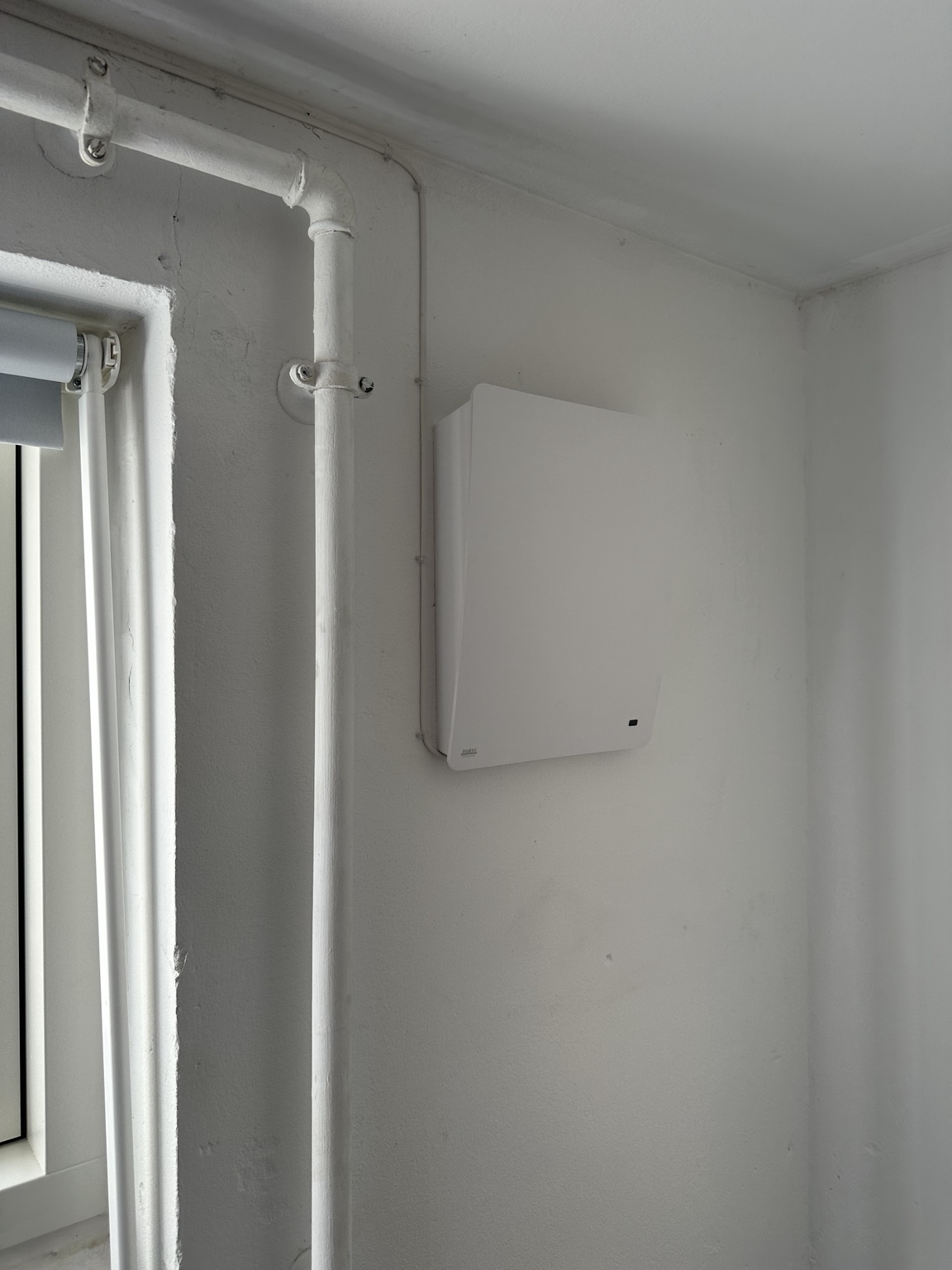

Denne case viser en konkret BSK Zephyr-installation, hvor en eksisterende bygningsdel blev udnyttet. Andre kældre kan kræve en anden føringsvej efter måling og besigtigelse. Læs om kælderventilation i Holbæk, vores modeller og montering samt principperne for ventilation i kældre.
Lokalt fagområde: Se kælderrenovering i Holbæk og ventilation i Holbæk.
HELE BILLEDSERIEN

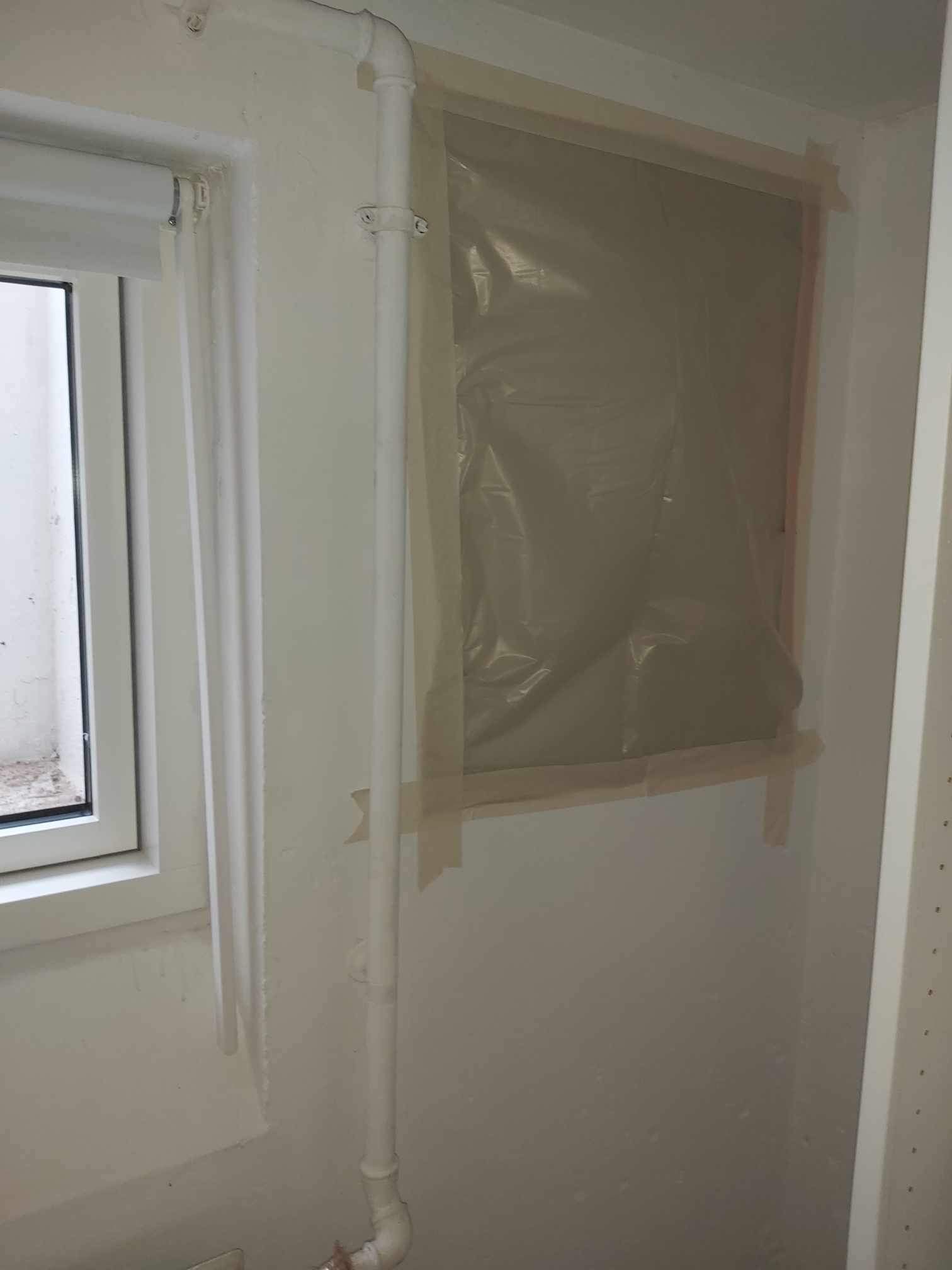

Før, proces og færdigt resultat
Billederne vises uden beskæring og i deres naturlige proportioner.
